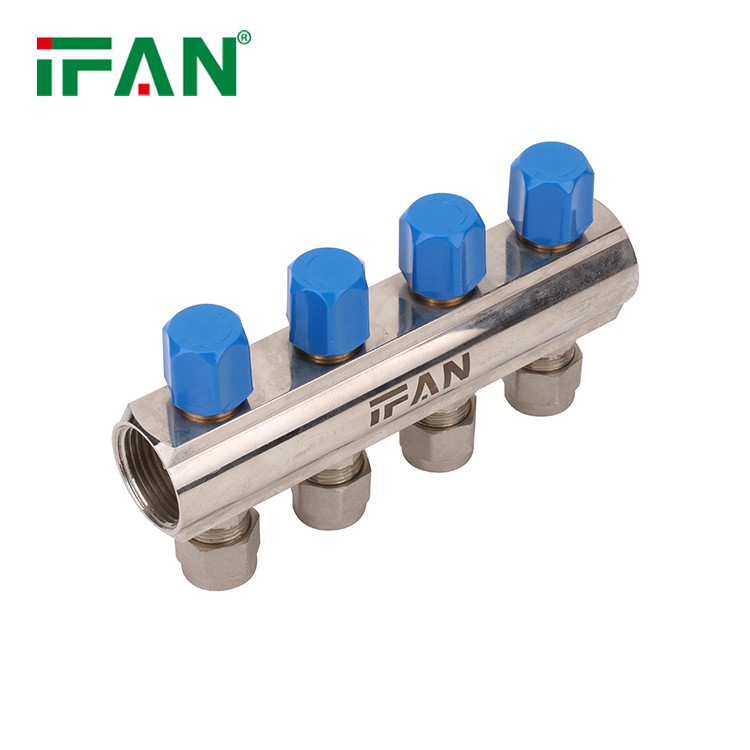

Коллектор напольного отопления является важнейшим компонентом водяной системы подогрева пола. Он служит центральным распределительным пунктом для подачи горячей воды или теплоносителя в отдельные контуры отопления внутри здания. Коллектор обеспечивает правильную балансировку и контроль распределения тепла, обеспечивая эффективное и комфортное отопление в каждой зоне или помещении. В этом руководстве мы дадим базовое представление о коллекторе теплого пола и объясним принцип его работы.
Функция коллектора напольного отопления: Основная функция коллектора напольного отопления заключается в контроле и распределении потока нагретой воды или теплоносителя по отдельным контурам отопления. Он действует как центральный узел, где подающая труба от источника тепла (например, котла, теплового насоса) соединяется с несколькими обратными трубами, которые ведут к различным зонам отопления или помещениям.
Компоненты коллектора напольного отопления: Типичный коллектор напольного отопления состоит из нескольких ключевых компонентов:
а. Соединения подачи и возврата: Коллектор имеет впускные и выпускные соединения для подающей и обратной труб. В подающее соединение поступает нагретая вода от источника тепла, а в обратное соединение подается охлажденная вода обратно к источнику тепла для повторного нагрева.
б. Расходомеры: Расходомеры встроены в каждый отдельный контур для измерения расхода воды, проходящей через этот конкретный контур. Это помогает сбалансировать систему, обеспечивая равномерное распределение тепла по всем зонам.
в. Запорные клапаны: Запорные клапаны устанавливаются как на стороне подачи, так и на обратной стороне каждого контура, что позволяет индивидуально контролировать отключение и обслуживание определенных зон, не затрагивая всю систему.
д. Балансировочные клапаны: Балансировочные клапаны помогают регулировать поток воды в каждый контур. Регулируя скорость потока с помощью этих клапанов, можно сбалансировать систему для подачи желаемой тепловой мощности в каждую зону.
е. Смесительный клапан: В некоторых системах в коллектор может быть встроен смесительный клапан для регулирования температуры нагретой воды перед ее подачей в контуры. Это позволяет точно контролировать температуру в каждой зоне.
ф. Воздухоотводчик: обычно включается воздухоотводчик или выпускной клапан для удаления захваченного воздуха из системы, обеспечивая правильную циркуляцию воды и предотвращая образование воздушных пробок.
г. Датчики температуры: Датчики температуры могут быть установлены на подающем и обратном соединениях для контроля температуры нагревательной жидкости.
Принцип работы коллектора для подогрева пола: Принцип работы коллектора для подогрева пола включает в себя следующие этапы:
а. Источник тепла: Нагретая вода или теплоноситель подается от источника тепла, такого как бойлер или тепловой насос, и поступает в подающее соединение коллектора. Температура поступающей воды контролируется в зависимости от требований системы.
б. Распределение по контурам: Из питающего соединения нагретая вода распределяется по отдельным контурам через расходомеры и балансировочные клапаны. Эти компоненты регулируют скорость потока и обеспечивают равномерное распределение тепла по всей системе.
в. Балансировка и контроль: расходомеры и балансировочные клапаны позволяют точно балансировать и контролировать подачу тепла в каждую зону или помещение. Регулируя скорость потока, можно поддерживать равномерную температуру и уровень комфорта по всему зданию.
д. Обратный путь: После циркуляции по контурам отопления охлажденная вода возвращается в коллектор через возвратные соединения. Обратный путь может включать в себя смесительный клапан для регулирования температуры возвратной воды, если это необходимо.
е. Повторный нагрев: Возвратная охлажденная вода затем отправляется обратно к источнику тепла (котел или тепловой насос) для повторного нагрева и рециркуляции в системе.
ф. Мониторинг и техническое обслуживание. Коллектор может включать в себя датчики температуры и вентиляционное отверстие для контроля производительности системы и выполнения задач по техническому обслуживанию, таких как удаление воздуха из системы.
Эффективно контролируя поток и температуру теплоносителя в каждом контуре отопления, коллектор для подогрева пола обеспечивает равномерное распределение тепла и оптимальный уровень комфорта во всем здании.
Заключительное примечание: при проектировании и установке коллектора для подогрева пола важно проконсультироваться с профессиональным инженером по системам отопления, вентиляции и кондиционирования воздуха или авторитетным поставщиком систем подогрева пола. Они могут помочь обеспечить правильный размер, выбор компонентов и конфигурацию системы в соответствии с вашими конкретными требованиями к отоплению. Регулярное техническое обслуживание и периодические проверки коллектора также будут способствовать повышению общей эффективности и долговечности системы подогрева пола.
