Различные типы фитингов для труб из ПНД и их использование

Фитинги из полиэтилена высокой плотности (ПЭВП) широко используются в системах водоснабжения, газораспределения, ирригации, канализации и промышленности благодаря своей долговечности, устойчивости к коррозии и адаптируемости. Эти фитинги бывают различных форм и конфигураций для соединения, перенаправления или регулирования потока жидкости в трубопроводных системах. Понимание различных типов фитингов из полиэтилена высокой плотности и их конкретных применений помогает инженерам, подрядчикам и монтажникам выбирать правильные компоненты для надежной работы системы.

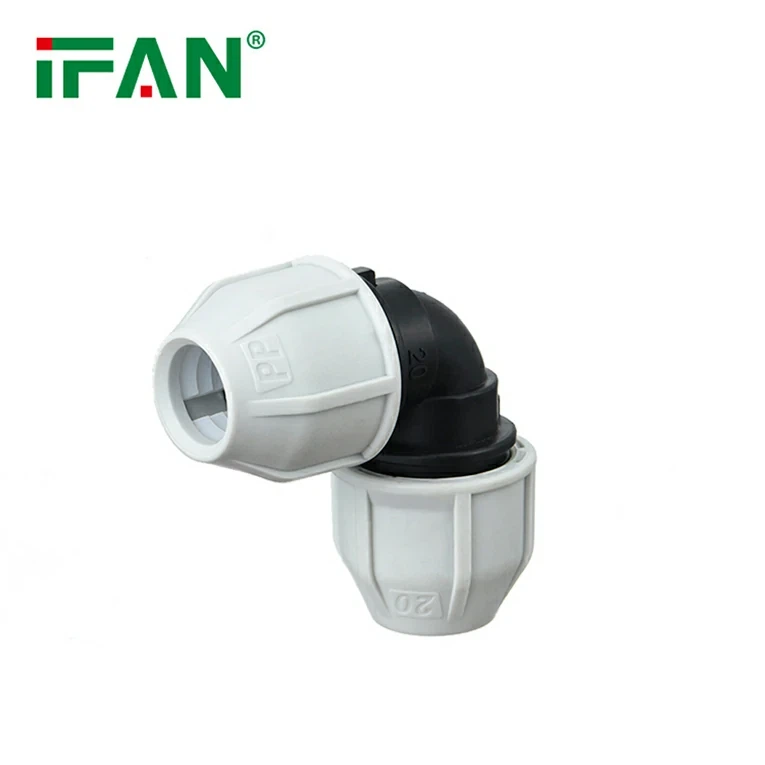

1) Колено: изменение направления потока

колена из ПЭВПявляются одними из наиболее распространенных фитингов, используемых для изменения направления трубопровода. Отводы, доступные со стандартными углами, такими как 45 градусов, 90 градусов, а иногда и с нестандартными градусами, помогают создавать плавные переходы в компоновке трубопроводов. Они минимизируют потери давления, поддерживая постоянную структуру потока и допуская изгибы вокруг препятствий. В муниципальных водопроводных сетях и сельскохозяйственных ирригационных системах колена обеспечивают адаптацию трубопроводов к различным ландшафтам без ущерба для гидравлической эффективности. В зависимости от диаметра трубы используются как отлитые под давлением, так и изготовленные колена.

2) Тройники и крестовины: разветвление трубопровода

Тройники ПНДпредназначены для разделения или объединения потока. Стандартный тройник имеет один вход и два выхода под углом 90 градусов, что делает его идеальным для создания ответвлений в системах водоснабжения или распределительных сетях. Такие варианты, как редукционные тройники, соединяют трубы разного диаметра, обеспечивая гибкость в сложных сетях.Крестовины, которые имеют четыре точки подключения, используются в более специализированных приложениях, таких как ирригационные системы, где требуется несколько розеток. И тройники, и крестовины имеют решающее значение в сельскохозяйственных установках, противопожарных сетях и системах транспортировки промышленных жидкостей.

3) Муфты и переходники: подключение и переход

Муфты(также называемые прямыми соединителями) соединяют две трубы из полиэтилена высокой плотности одинакового диаметра, обеспечивая непрерывность работы на длинных участках трубопровода. Они доступны в стандартной конструкции для стыковой-сварки, раструбной-сварки или электросварки.Редукторы, напротив, используются для соединения труб разного диаметра. Концентрические переходники поддерживают центральное выравнивание, а эксцентричные переходники предотвращают образование воздушных карманов за счет смещения соединения. Эти фитинги необходимы на насосных станциях, очистных сооружениях и промышленных объектах, где балансировка давления и контроль расхода имеют решающее значение.

4) Фланцевые переходники и заглушки: подключение к клапанам и оборудованию.

Когда трубы ПНД необходимо соединить с насосами, клапанами или металлическими трубами,фланцевые переходникиизаглушкиобычно используются. Эти фитинги обеспечивают безопасный переход между системами HDPE и механическим оборудованием через фланцы с болтовым соединением. Заглушки привариваются к трубе из полиэтилена высокой плотности, а свободные стальные опорные кольца обеспечивают прочность болтового соединения. Такое расположение позволяет осуществлять разборку и техническое обслуживание, что делает его идеальным для водоочистных сооружений, химической промышленности и систем, требующих частых проверок или замен.

5) Торцевые заглушки и седла: решения для закрытия и разветвления

Торцевые заглушкипредставляют собой простые фитинги, используемые для герметизации концов трубопроводов из полиэтилена высокой плотности либо временно во время испытаний, либо навсегда на конце линии. Они необходимы при испытаниях гидростатическим давлением, когда требуется закрытая система.Седловидная фурнитура, в том числе седла врезные и электросварные, применяются для создания ответвительных соединений без разрезания и демонтажа магистрального трубопровода. Они крепятся к стенке трубы и обеспечивают безопасный выход, широко используемый в проектах ирригации, газораспределения и муниципального водоснабжения.

6) Специализированные электросварные фитинги

Электросварные фитинги (EF), такие как муфты, колена, тройники и седла, содержат встроенные резистивные провода, которые позволяют соединять трубы путем подачи контролируемого электрического тока. Эта технология обеспечивает надежные соединения-без утечек даже в ограниченном пространстве или там, где традиционные методы сварки затруднительны. Фитинги EF особенно полезны в газораспределительных системах, трубопроводах питьевой воды и бестраншейных установках, где безопасность и надежность имеют решающее значение.

Заключение: выбор подходящего фитинга для каждого применения

Фитинги для труб из ПЭВП разнообразны по форме и функциям, каждый из которых предназначен для удовлетворения конкретных требований системы. Колено помогают менять направление, тройники и крестовины обеспечивают разветвление, муфты и переходники обеспечивают переходы, а фланцевые переходники соединяют трубопроводы с оборудованием. Торцевые заглушки обеспечивают правильное закрытие, а седла обеспечивают гибкие соединения ответвлений. Электросварные фитинги еще больше повышают надежность в критически важных случаях. Понимая различные типы фитингов из полиэтилена высокой плотности и способы их применения, инженеры и подрядчики могут создавать эффективные,-без утечек и долговечные-трубопроводные сети, подходящие для систем водоснабжения, газоснабжения и промышленной инфраструктуры.
